Цели работы

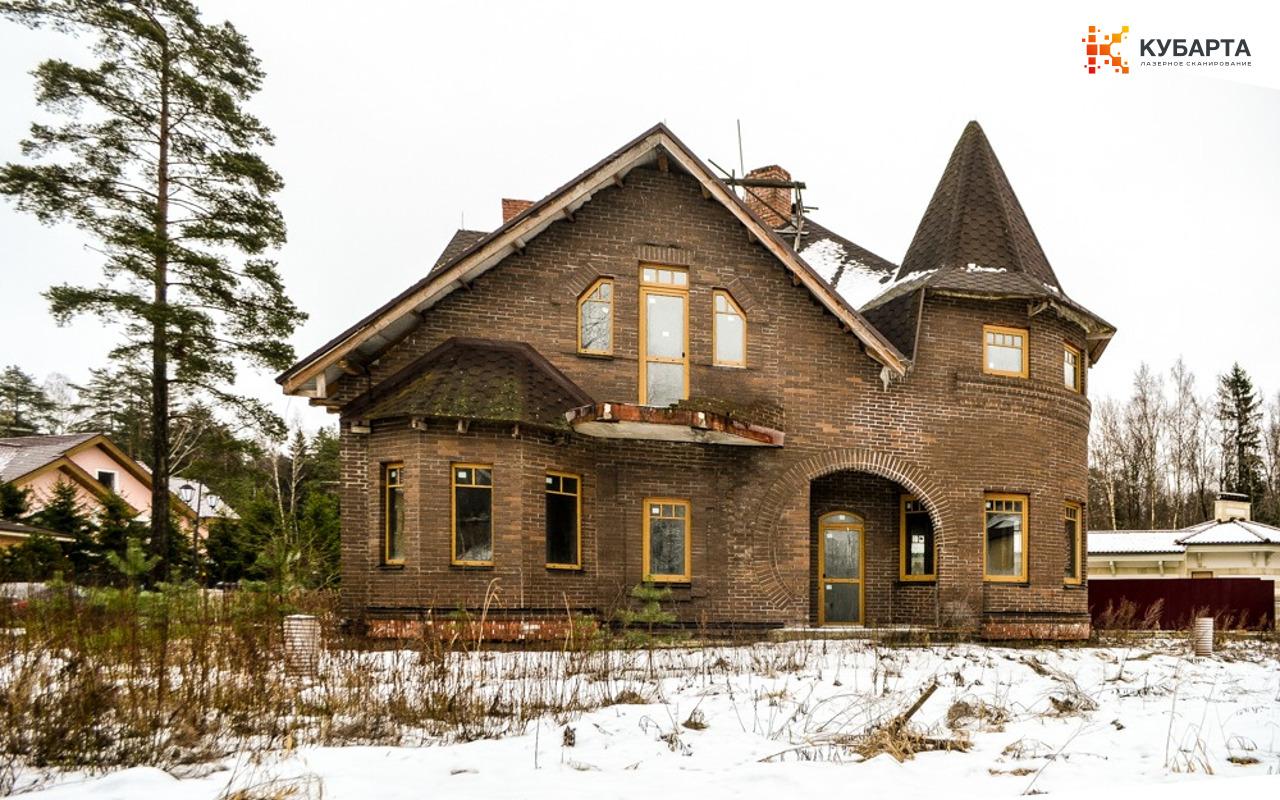

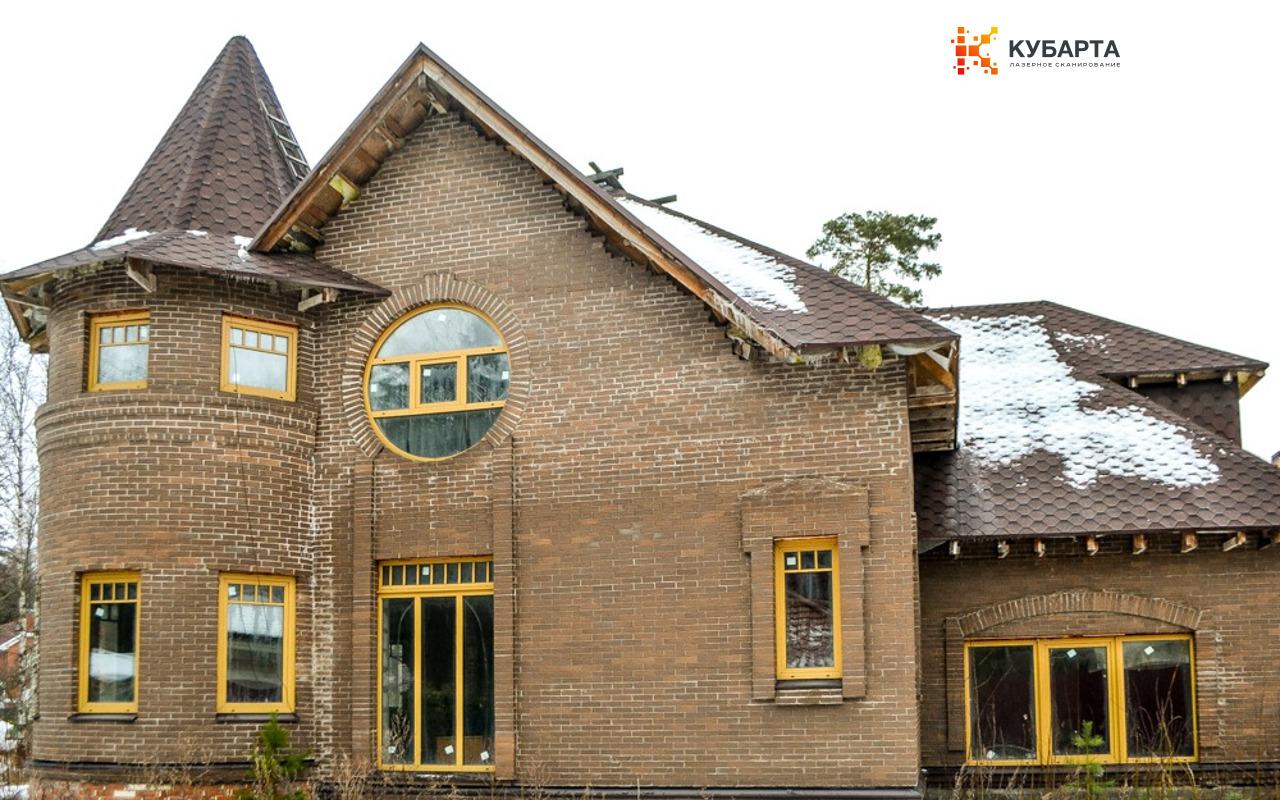

Работы по лазерному сканированию коттеджного дома, расположенного по адресу г. Санкт-Петербург, пос. Лисий Нос, ул. Песочная, д. 1 к2А. проводились 20.02.2019.
Цель работы заключалась в построении высокоточных обмерных планов с установкой высотных отметок. Результатом работы стал пакет исполнительной документации для данного объекта. Лазерное сканирование можно охарактеризовать как сбор исходных данных о геометрических параметрах объектов с такой деталировкой или в таком объеме, который требуется для решения тех или иных задач.
Методика и технология сканирования коттеджа
Технология лазерного сканирования основана на применении лазерного безотражательного дальномера, который встроен в прибор с автоматическим изменением направления луча лазера. Задав область сканирования в поле зрения прибора, можно получить сплошную съемку интересующего объекта. Минимальная плотность сканируемого объекта 0.25мм.
В результате получается массив (облако) точек, описывающий объект съемки. Полнота полученной информации и избыточность собранных данных при помощи лазерной сканирующей системой не может сравниться ни с одним из ранее реализованных приборов (электронных тахеометров). При этом каждая точка имеет помимо трех пространственных координат XYZ еще и информацию о псевдоцвете, который получается за счет плотности возвращаемого сигнала лазера, не считая раскраски в естественных цветах (RGB) передаваемой с цифровой камеры.
Работы проводились с применением лазерного сканера Leica BLK 360.
Что было сделано

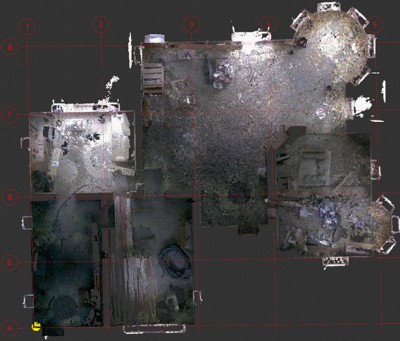

Местоположение относительного нуля здания
Был проведен анализ бетонной стяжки пола на первом этаже и монолитного перекрытия второго этажа на соответствие нормативным документам СП 70.13330.2012 Несущие и ограждающие конструкции и СП 29.13330.2011 Полы.
Т.к. на объекте не было опорных реперных точек, за относительный ноль здания была принята точка пола на пересечении осей 1/А (внутренний угол несущей стены).

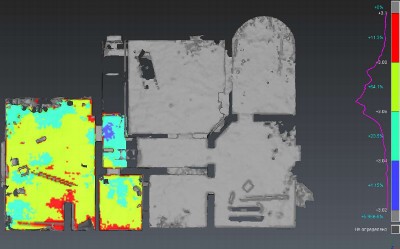

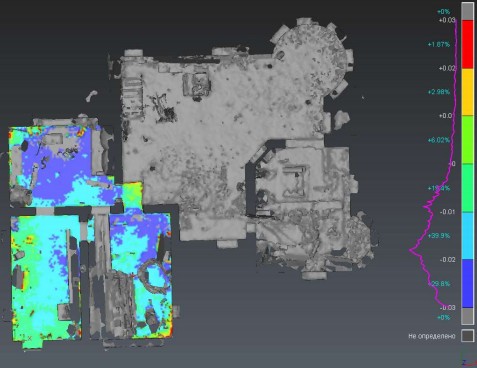

Изополе пола секции 1 первого этажа
На этом рисунке показано графическое отображение распределения величины поверхности пола первой секции на первом этаже. Величины на шкале справа указаны в метрах.
Максимальный перепад высот на уровне пола составляет 6 сантиметров.

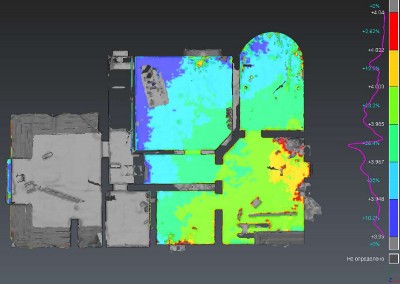

Изополе пола секции 1 второго этажа
На этом рисунке показано графическое отображение распределения величины поверхности пола первой секции на втором этаже. Величины на шкале справа указаны в метрах.
Отметки получены относительно нуля первого этажа. Максимальный перепад высот на уровне пола составляет 8 сантиметров.
Изополе пола секции 2 второго этажа
На рисунке показано графическое отображение распределения величины поверхности пола первой секции на втором этаже. Величины на шкале справа указаны в метрах. Отметки получены относительно нуля первого этажа. Максимальный перепад высот на уровне пола составляет 9 сантиметров.
Результаты лазерного сканирования
Получены и представлены следующие материалы:
- Изополя отклонений полов первого и второго этажа от относительного нуля;
- Исполнительная документация с линейными размерами и высотными отметками объекта;
- Установлена высота потолка секций №1 и №2.
Выявлено несоответствие требованиям СП 70.13330.2012 Несущие и ограждающие конструкции, таблица 5.12 отклонения монолитных перекрытий на первом и втором этаже превышает 20мм.
Высота потолка секции 1 первого этажа составляет 2,85 м; высота потолка секции 2 первого этажа составляет 3,3 м. Высота потолка 2 этажа определяется в соответствии с высотной отметкой перекрытия и высотными отметками кровли.

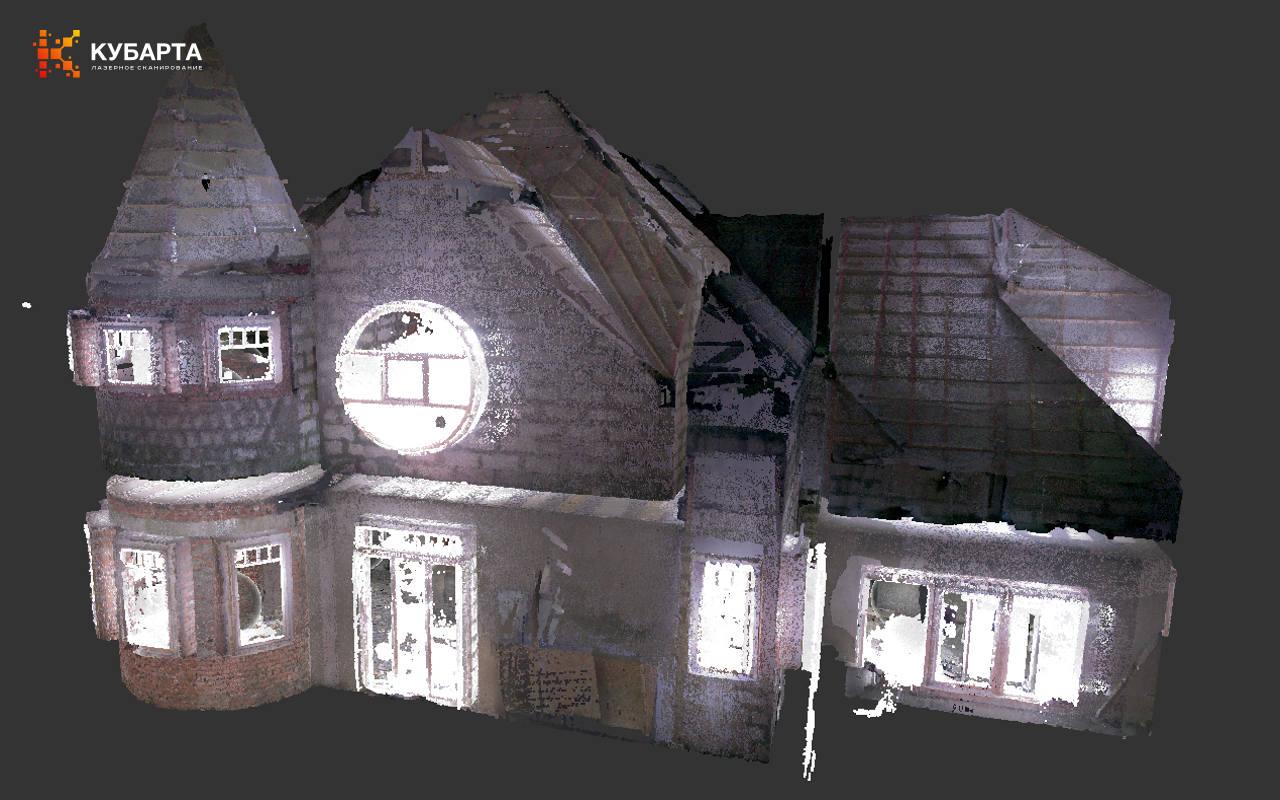

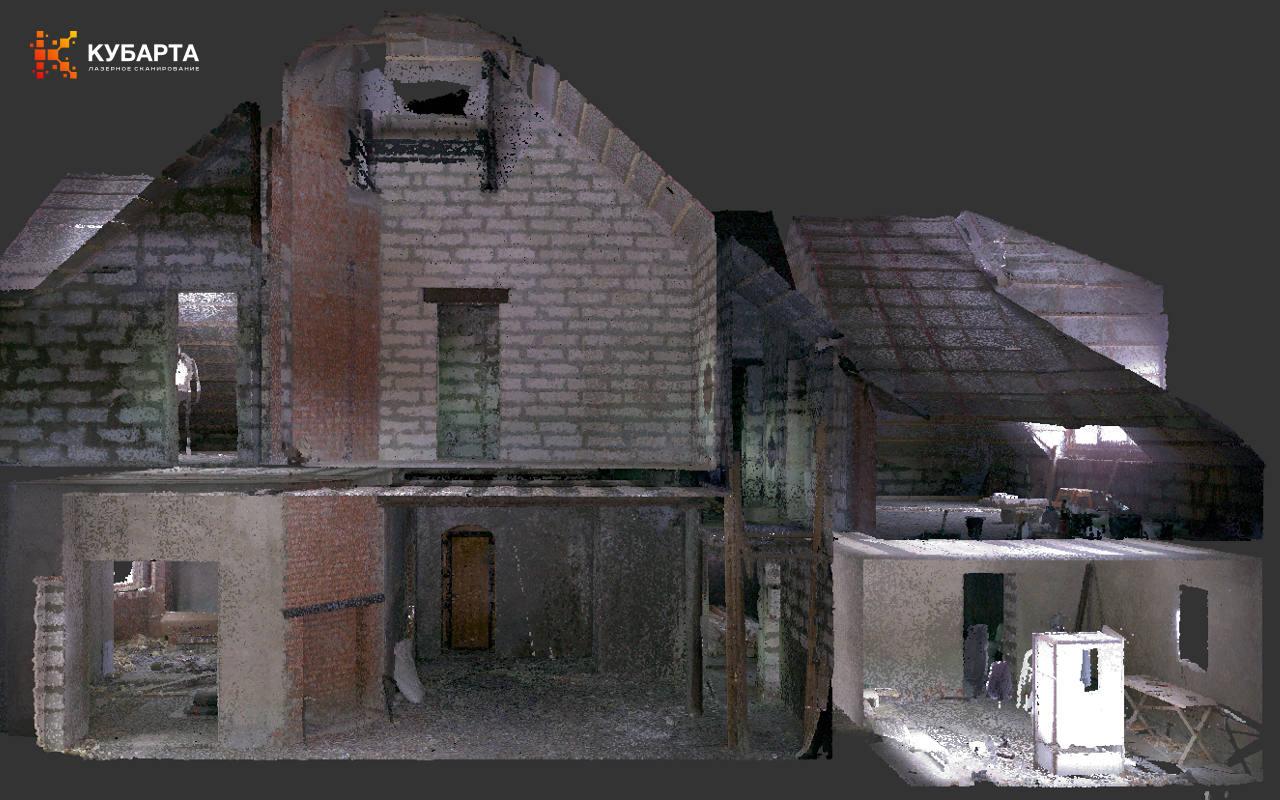

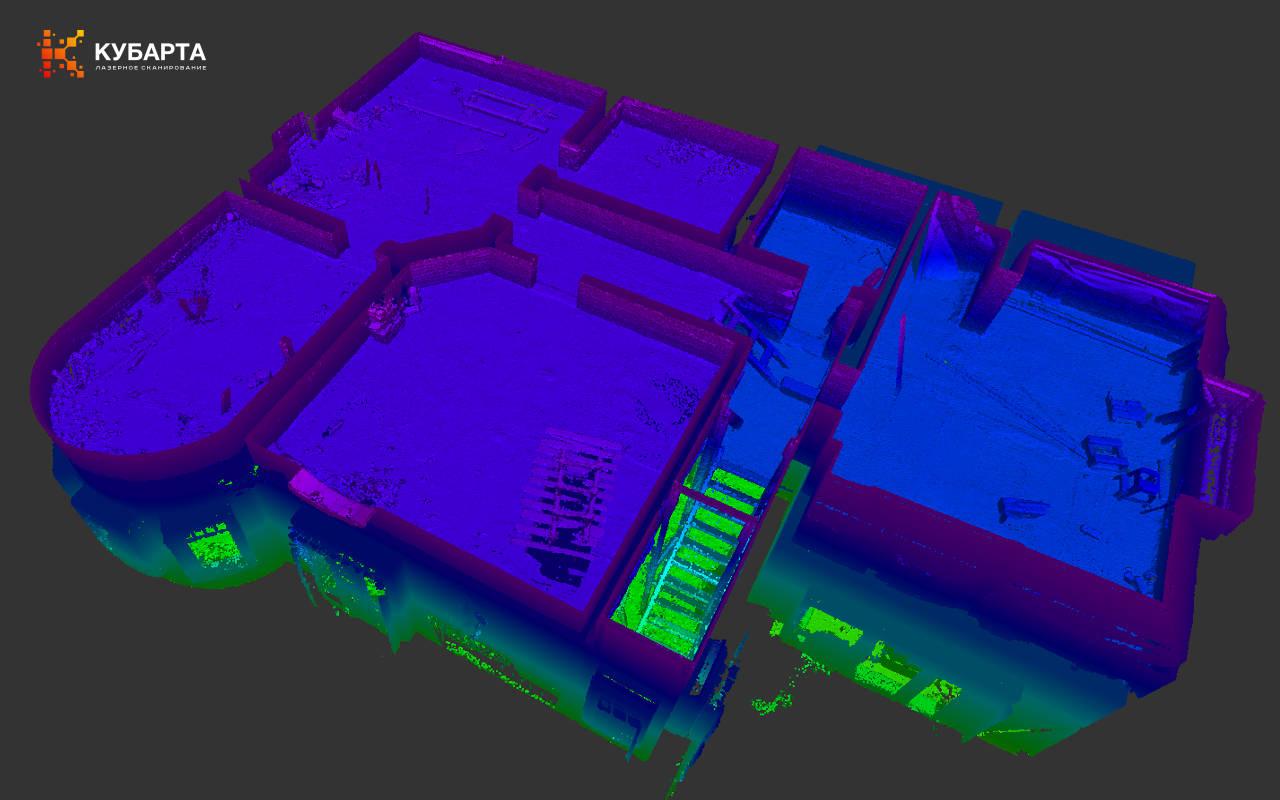

Облако точек в результате 3D сканирования
