Данные по проекту
Название объекта: Подземный паркинг строящейся гостиницы для концерна KESKO
Адрес объекта: Санкт-Петербург, Лиговский пр.
Срок выполнения работ: 11 дней
Какое оборудование применялось: Лазерный сканер Leica BLK 360
Какую проблему заказчика мы решили?
С помощью технологий лазерного сканирования и информационного моделирования произвели анализ отклонений ответственных конструкций от их проектного положения:
— Перекрытия
— Стены
— Монолит
— Кирпичная кладка
— Ригели
Этапы работ
1-й
день
Лазерное сканирование всей площади объекта.
Пройдено до 120 станций сканирования Leica BLK 360.
2-й
день
Обработка и сшивка облака точек, полученного в результате сканирования.
Облако точек привязано к внутренней системе координат по геодезическим маркам.
3-й
день
Реинжиниринг чертежей разделов проектной документации АР и КЖ в BIM-модель. Создана информационная модель LOD 200 для проверки на отклонения.
4-5
день
Анализ отклонений возведенных конструкций от их проектного положения — сравнение облака точек с BIM-моделью. Выполнено с помощью систем автоматического проектирования.
6-10
день
Создание схем исполнительной документации и формирование отчетов. Анализ каждой поверхности паркинга включен в отчет
Что получил заказчик?
Результатом выполнения работ стали переданные Заказчику отчет с анализом отклонений и схемы исполнительной документации.
Опционально был подготовлен и передан отчет с анализом ровности поверхностей стен и перекрытий, который можно использовать для определения фронта работ по выравниванию стен и поверхностей, включая точное определение объемов расходуемых материалов.
По результатам сканирования было выявлено:
30%
отклонений
По результатам сравнения проектной документации с фактическим положением конструкций выявлено, что до 30% конструкций находились не в проектном положении, с отклонениями вне допуска.*
*Заданные допустимые отклонения в соответствии с СП 63.13330.2012 «Бетонные и железобетонные конструкции»: ±15 мм от плоскости. Общие отклонения по монолитным колоннам: — в пределах допуска — 208,45 м2 (70%) — вне допуска — 89,33 м2 (30%)
Фото проекта

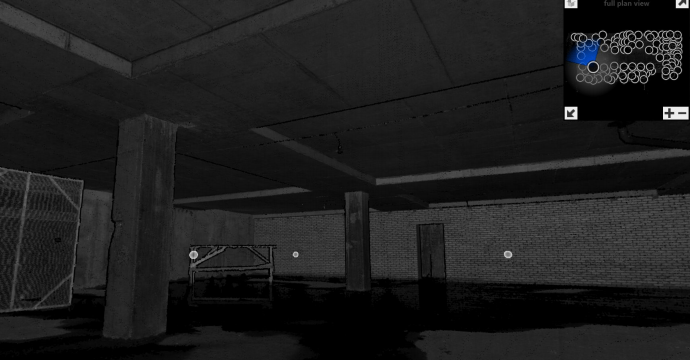

Панорама из облака точек. Вид паркинга изнутри. Кругами отмечены станции съемки.

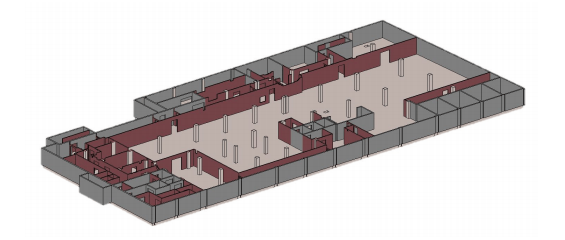

Информационная модель архитектурно-конструктивного раздела проектной документации с детализацией LOD 200.

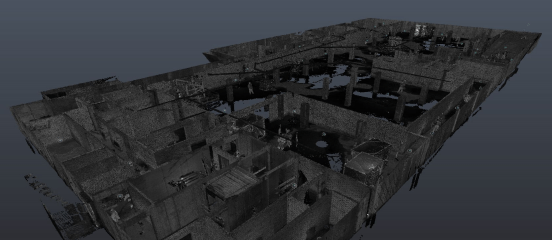

Облако точек, полученное в результате лазерного сканирования.

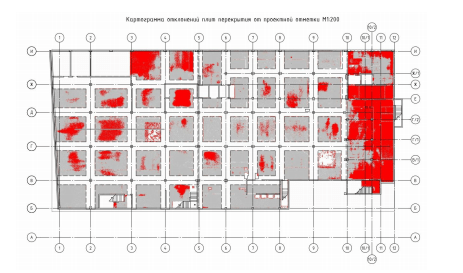

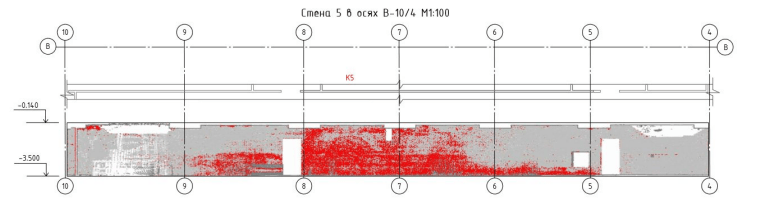

Картограмма отклонений поверхности стены (вверху) и плит перекрытия (справа). Серая область точек находится в заданном допуске, красная область точек — вне допуска.
Information
Заказчик
Концерн KESKO
Сроки производства работ
Май-июнь 2019 года
